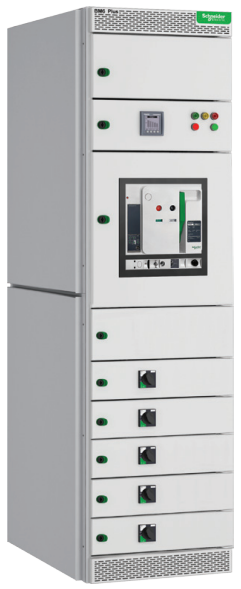

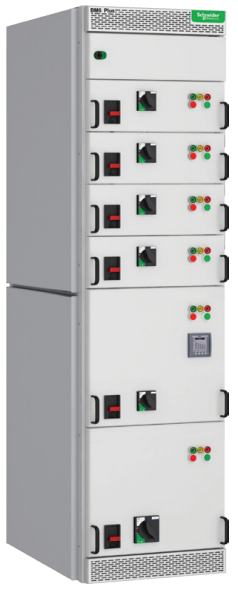

Blokset5000 高可靠性智能低壓成套系統

一、產品概述

（一）低壓成套系統解決方案

（1）Blokset5000 高可靠性智能低壓成套系統

Blokset5000 高可靠性智能低壓成套系統是施耐德電氣公司授權我公司生產的品牌低壓柜，該產品延續了施耐德電氣在低壓電氣及低壓成套領域的先進技術經驗，遵循國內市場需求及客戶使用習慣量身打造，適用于配電保護、電動機啟動&保護及無功補償?shù)葢脠龊稀?/p>

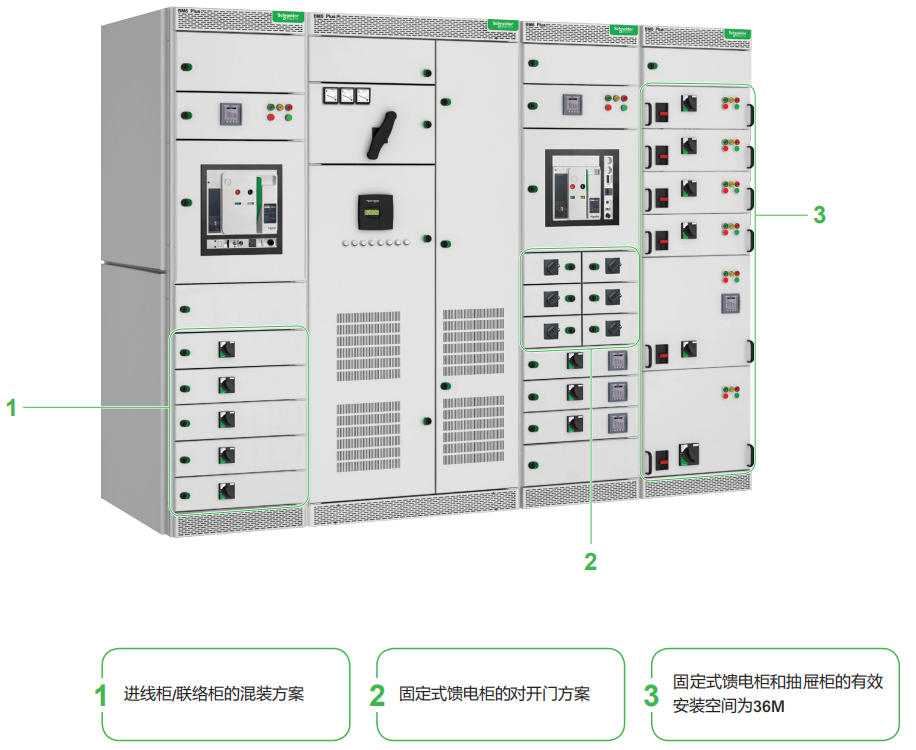

（2）固定柜式柜體

?固定分隔式結構簡單可靠，固定式接線，電氣連接質量更高。

?插拔式斷路器具有明顯的可視斷點，保護維修人員，操作簡單，互換性強。

?模塊化結構易于選型配置，簡化加工、裝配等生產過程。

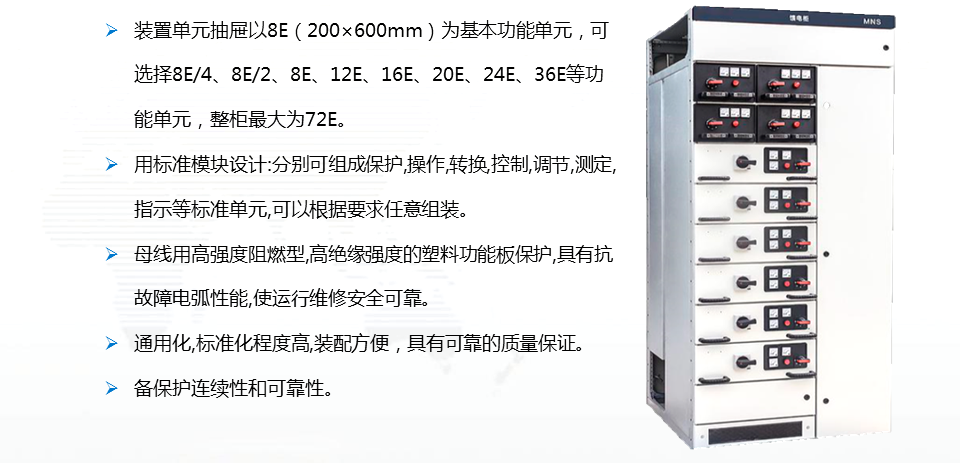

（3）抽屜柜式柜體

  ?經典的雙夾頭設計避免配電母排磨損，減少維護成本，精簡一次插件數量，優化裝配效率，無需斷電，系統升級簡便。

  ?充分考慮客戶需求多種抽屜尺寸，可根據需要量身選配。優化的抽屜內部空間，可容納更多二次元件，三位置指示清晰明了，防止誤操作。

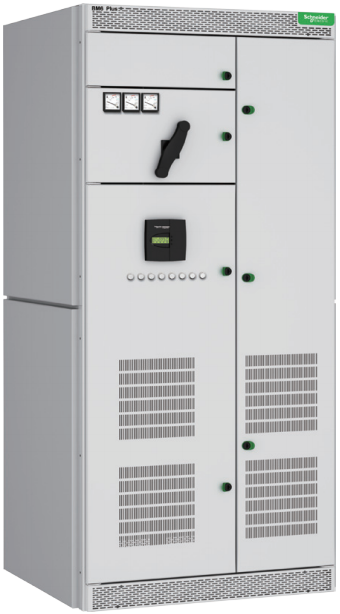

（4）電容柜柜體

?遵循中國客戶使用習慣量身打造

?經過嚴苛實驗驗證

?充分考慮電容、電抗等元件對通風散熱的需求

（二）高可靠性品質

Blokset5000 低壓成套系統，依托先進的設計理念，嚴苛的實驗驗證，以及在低壓電氣制造領域的經驗，保證產品的高可靠性與安全性。

（1）Blokset5000提供所有的基本保證

?設計標準符合GB7251-2013等國家標準，全部采用施耐德電氣開關元件，保證系統的最佳運行狀態。

?優良的分隔形式，充分保證人身設備的安全，母線和功能單元隔離；功能單元之間互相隔離；出線端子與功能單元之間隔離。

（2）嚴苛的試驗驗證

?溫升極限：防止因誤脫扣影響正常運行，防止燒傷維護人員。

?短時耐受強度：將產生的電弧控制在開關柜內部，接觸外殼時沒有觸電的危險。

?電氣間隙與爬電距離：接觸金屬部位時沒有觸電的危險，絕緣部位沒有漏電流。

?防護等級：防止人員接觸到危險部位，防止設備受到外部固態或液態物體的影響。

?介電性能：防止絕緣體早老化，防止接觸外殼時的觸電危險。

?保護電路有效性：人員接觸到開關柜金屬部件時的安全性。

?機械操作：驗證機械操作機構的壽命。

?其它驗證試驗：材料和部件的強度，電擊防護和保護電路完整性，開關器件和元件的組合，內部電路和連接，外接線端子。

二、技術性能及方案介紹

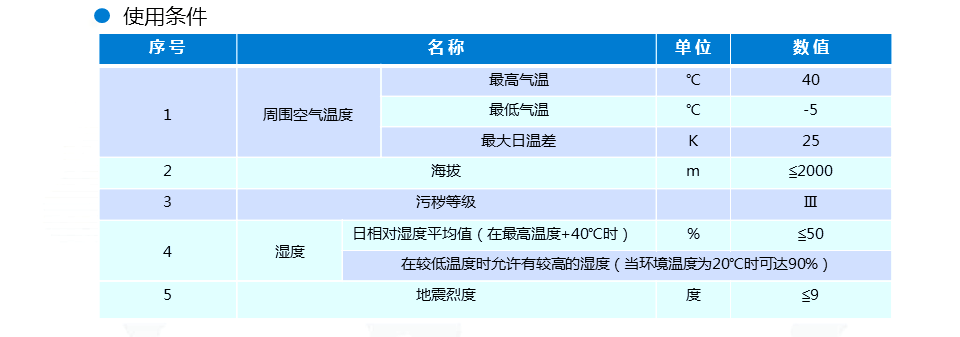

（一）電氣和機械特性

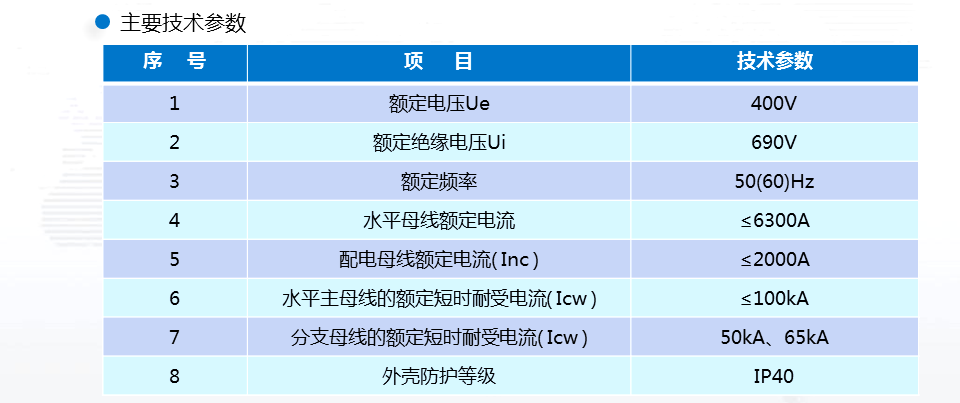

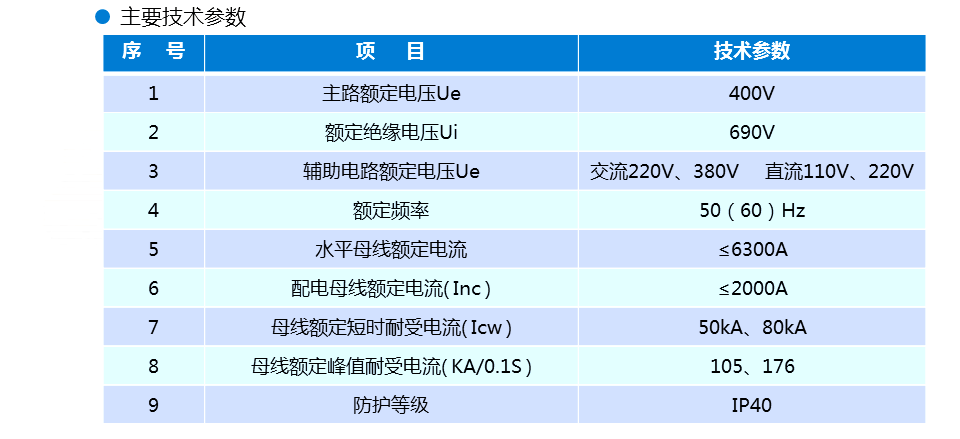

（1）電氣參數

（2）機械參數

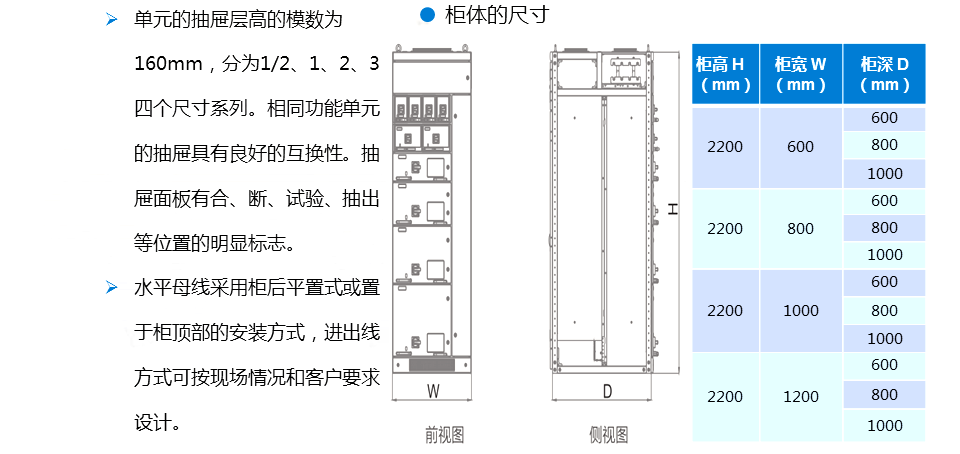

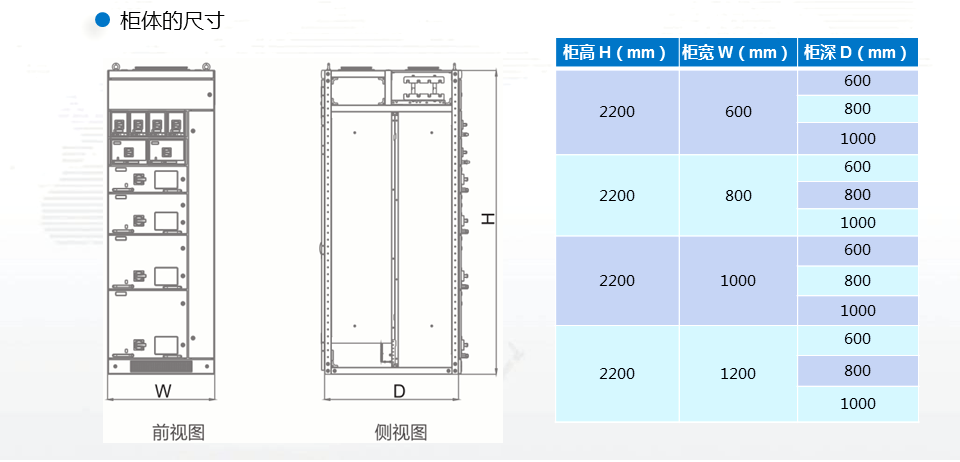

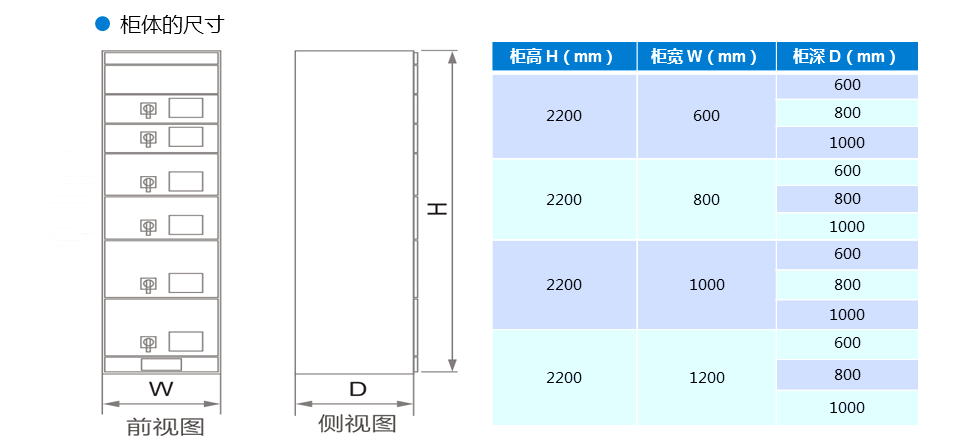

（二）柜形參數

（三）基本框架

Blokset5000基本框架由標準預制構件組裝而成，分成四個功能不同的隔室，分別是：主母排隔室、垂直母排隔室、開關元件安裝隔室、

客戶連接隔室。

（四）母線系統

母線將電能傳送到整個開關柜的各個功能單元。銅排的數量與尺寸決定電流的大小，支撐的數量決定系統短時耐受值。

母線系統分為以下幾部分：

 （1）主母線4000A及以下

    ?主母線用于向開關柜傳輸電能

    ?主母線位于開關柜頂部的一個單獨隔室內，通過絕緣支撐件固定在框架上

    ?每相由一根或數根銅排組成，長度取決于具體柜型

（2）配電母線2350A及以下

    ?配電母線用于向各功能單元傳輸電能

    ?配電母線位于開關柜后部的一個單獨隔室內，與主母線相連

    ?每相由一根或數根銅排組成

（3）接地母線

 用于連接開關元件的保護導線，將暴露的導電部分進行等電位連接。

（4）轉接母線

連接開關元件與配電母線或主母線。

（五）功能單元概述

在開關柜中，開關元件固定在安裝板上，安裝板和開關元件的組合稱為功能單元。電氣開關元件的選擇和布置遵循一套嚴密的方法，該方法可以保證設計開關柜時避免發生錯誤。

每個功能單元均安裝在帶有機械鎖閉的單獨隔室內，且所有帶電導體部分均使用金屬/絕緣材料分別進行隔離。

（1）固定式功能單元

?EasyPact EVS系列框架斷路器：

  EasyPact EVS具有10種電流等級、2種分斷能力，簡約安全滿足低壓配電保護需求：

  N型：適用于住宅類、商業建筑類及中小型工業類的配電系統；H型：適用于大容量變壓器或并聯運行的低壓配電系統。

?EasyPact EZS系列塑殼斷路器：

EasyPact EZS系列塑殼斷路器全系列提供熱磁脫扣器殼架多樣：7種殼架電流：63/100/160/225/250/400/630A；3種分斷等級：E型(25kA)、F型(35kA)、N型(50kA)；2種殼架尺寸：EZS 63A(N)/100A(N)/160A/225A/250A、EZS 400A/630A；3種保護類型：配電保護、漏電保護（跳閘 & 只報警不跳閘）、電動機保護。

（2）無功功率補償方案

采用施耐德電氣全新一代Easy CAN系列電容器：平均壽命高達100,000小時，外形緊湊、尺寸小巧、便于安裝，獨特的接線端子設計，保證用電安全。

標準電容柜方案：遵循中國市場需求及使用習慣定制，經過嚴苛實驗驗證，充分考慮電容、電抗對柜體的通風散熱需求。

（3）抽出式固定單元

將所需的開關元件安裝在開關柜一個抽屜內，可以保證快速可靠的維護和維修。

有效安裝高度為40個模數，水平母線需占用一定模數。抽屜基本模數為2M，4M/2，3M，4M，6M，9M，12M，單個抽屜中的電動機容量不超過160kW，配電不超過400A。

一個可抽出式功能單元由下列部分組成：一個支撐設備的移動部分；一個支撐移動部分起定位作用的固定機構；主電路連接觸頭，與母線夾接；輔助電路連接觸頭。

（4）安全性

抽屜聯鎖機構允許抽屜處于下圖所示4個位置中的任意一個。

(1) 接通位置                                                                      (2) 試驗位置

主電路和輔助電路均接通，該位置可以使用最多3      主電路斷開(進線和出線)，輔助電路保持連通。該

把掛鎖進行鎖定。                                                             位置可以用于檢查輔助電路，可以用最多3把掛鎖

只要斷路器閉合(ON位置)，安全系統就會阻止開       進行鎖定。

門操作。該互鎖機構將門把手和斷路器上的操作軸

連接起來。

(3) 斷開位置                                   (4) 抽出位置

三、尺寸和安裝

（一）開關柜周圍預留空間：必須在開關柜頂部為電纜連接和水平母線的魚形排搭接預留至少500mm高度空間。

（二）地面固定

四、一次系統推薦方案

（一）進線方案：

（二）母聯方案：

（三）塑殼饋電方案：

（四）框架饋電方案：
