一、產品概述

   背板式溫控設備應用于數據中心空調制冷，可以?xún)?yōu)化數據中心的氣流組織，消除機房局部熱點，同時有效降低數據中心空調制冷的能耗，提高數據中心的空間利用率(提高裝機率)。

二、產品特點

  ?熱管背板安裝靠近熱源，貼近IT設備制冷，縮短送風距離，換熱效率高；

  ?制冷終端采用與機柜一體化設計，在不占用機房空間的情況下解決制冷能力不足的問題；

  ?改造更便捷，無需架空地板，無需隔離冷熱通道，IT設備無需停機，不占機房額外空間。

三、產品組成

   背板式溫控設備是由背板式換熱器、柜體、PDU（電源分配單元）、盲板、理線器和承重托盤等配件組成。

                     背板式溫控設備組成

四、組件功能

背板式換熱器：

  ?熱通道回風溫度≤32℃，服務器進風溫度≤24℃；

  ?輸入電源為AC220V/50Hz，噪聲≤60dB；

  ?使用壽命≥80000小時，額定風量900-1500m3/h；

  ?額定制冷量為3-20kw/臺，額定功率為80-150W/臺；

  ?制冷劑工質R22/R410A/R134a；

  ?根據柜內負荷變化實現制冷量無極自動調節、智能分配；

  ?機房環境溫度、機柜內溫度及終端出風溫度的監測、顯示、自動控制及高/低溫告警；

  ?各主要設備及管路運行狀態監測、顯示、自動控制及故障告警；

  ?主、備用系統的自動切換；機房PUE實時監測。

柜體：

  ?柜體的基本結構有鋼板折彎結構、九折型材、16折型材、18折型材、24折型材、精密型鋼等多種形式；

  ?防護等級為IP20；

  ?外觀采用脫脂、磷化、靜電噴塑工藝；

  ?穩定結構設計，靜態承載可達1800kg；

  ?網孔門，通孔率可達75%，保證柜體進風側氣流暢通；

  ?標準化設計，兼容來自不同廠商的19英寸機架式設備；

  ?專業的機柜級電力系統，提供各類電源分配方案。

PDU:

  ?配有各種制式的電源插座模塊，并可按需選擇輸出單元的數量；

  ?輸出單元具有插頭防脫功能；

  ?支持220VAC/380VAC/336VDC/240VDC多種電源輸入；

  ?可監測總路和分路的電壓、電流、電量、功率、功率因數等可選功能；

  ?可控制總路和分路的輸入、輸出；

  ?支持豎裝、19英寸橫裝等多種定制化安裝方式。

設備承重托盤:

  ?層板的固定方式可采用螺絲或彈性插銷、卡接部件等固定方式，可根據用戶需求選用；

  ?L型角鐵承重：＞50kg；

  ?標準型托板承重：＞50kg；

 ?加強型托板承重：＞100kg；

  ?400kg設備托板承重：≥400kg。

盲板:

  ?機柜內安裝設備間的空隙前部用盲板密封；

  ?盲板應采用卡扣式，便于裝卸；

  ?可提供1U、2U、3U等多種規格，適應不同安裝間隔。

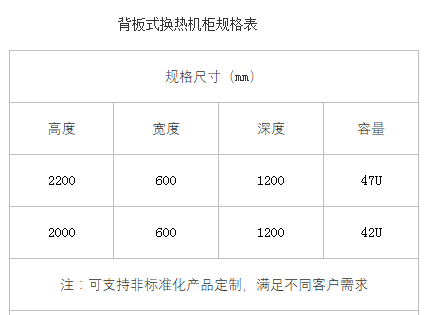

五、規格尺寸
